基于射線的無損檢測新技術CR技術在承壓設備上的應用
發布時間：2016/5/9

CR技術全稱計算機輔助成像射線檢測技術，本節包含三個方面內容：1、CR檢測原理;2、CR技術特點;3、CR技術在承壓設備上應用及展望

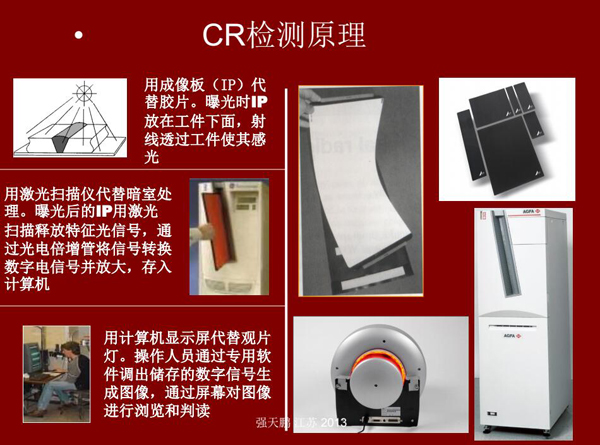

CR檢測原理：用成像板代替膠片，曝光時成像片放在工件下面，射線透過工件使其感光；曝光后的成像板用激光掃描釋放特征光信號，通過光電轉換存入計算機

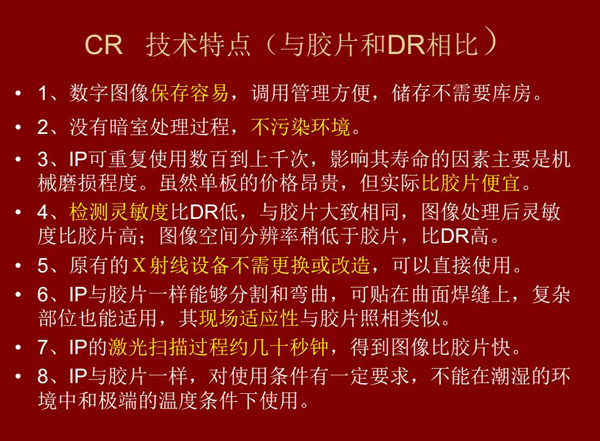

CR技術與膠片和DR相比具有數字圖像易保存、成像板可重復使用、使用成本低、得到的圖像比膠片快等特點

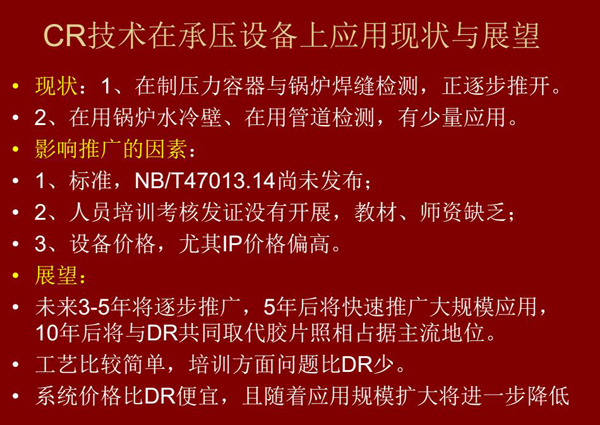

CR技術在在制壓力容器與鍋爐焊縫檢測方面正逐步推開，在鍋爐水冷壁、管道檢測方面也有少量應用，未來3-5年CR將逐步推廣，5年后將快速推廣大規模應用，10年后將與DR技術共同占據無損檢測新技術主流地位

管子管板角焊縫射線檢測概述：一、檢測意義和原理；二、管子管板角焊縫射線檢測技術發展；三、檢測技術標準

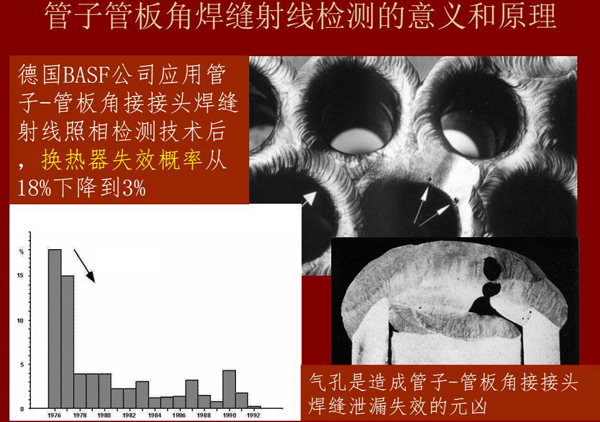

管子管板角焊縫射線檢測意義：例如德國BASF公司應用該射線照相檢測技術后，換熱器失效概率從18%下降到3%

管子管板角焊縫射線技術發展第一階段：Y射線，如下為典型源尺寸為&0.5*1mm的lr92

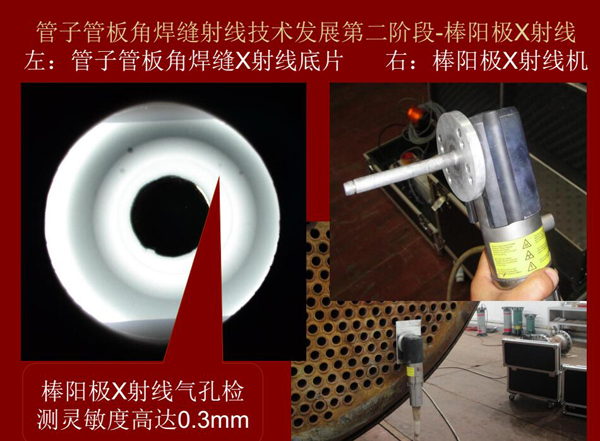

管子管板角焊縫射線技術發展第二階段：棒陽極X射線，棒陽極X射線采用棒陽極X射線機，其氣孔檢測靈敏可高達0.3mm

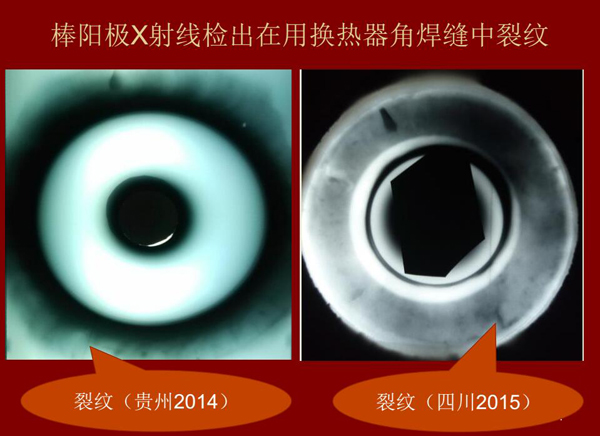

棒陽極X射線檢測實例：棒陽級X射線檢測出在用熱交換器角焊縫中裂紋效果

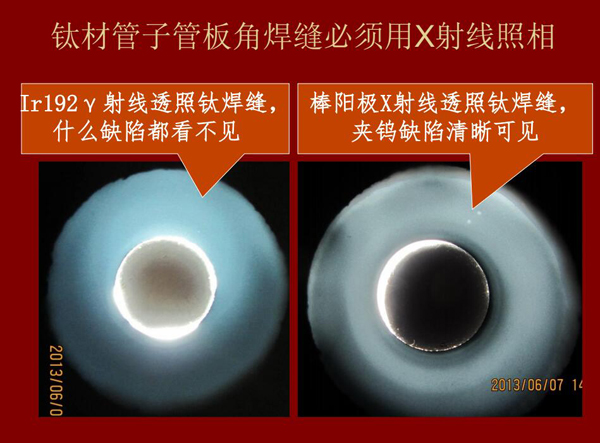

棒陽極X射線檢測應用實例二：左：IR92 Y射線透照鈦焊縫什么缺陷都看不見，右：棒陽極X射線透照鈦焊縫夾鎢缺陷清晰可見，因此，鈦材管子管板角焊縫必須用X射線照相

管子管板角焊縫射線技術發展第三階段：大直徑強度焊管頭

管子管板角焊縫射線照相技術要求附錄NB/T47013.2,本附錄規定了管子管板角焊縫的X射線和Y射線檢測技術和質量分級要求

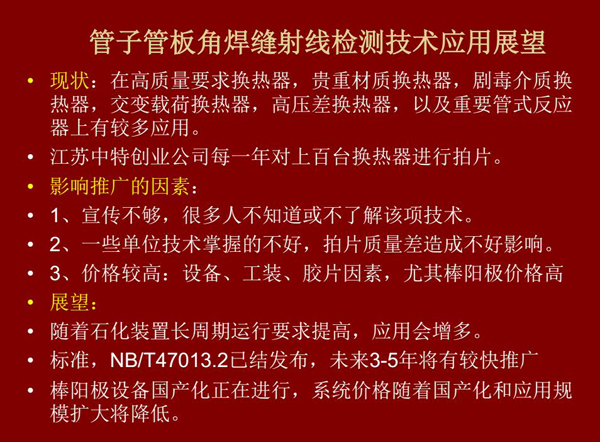

管子管板角焊縫射線檢測技術目前在高質量要求熱換器、高壓差熱換器、劇毒介質熱換器及重要管式反應器上有較多應用，隨著石化裝置長周期運行要求提高，其應用會逐步增多，未來3-5年將有較快推廣

(本文系江蘇省特種設備安全監督檢驗研究院強天鵬教授“承壓特種設備無損檢測新技術應用進展”講義系列篇章之一，與本文相關篇章有：數字陣列探測器（DR）射線；承壓特種設備無損檢測新技術應用進展概述篇；本文未完，更多資訊期待您的持續關注，我們將在后續的章節中繼續為您分享，文章首發亞泰光電官網，由深圳市亞泰光電技術有限公司編輯整理，亞泰光電，國內知名工業內窺鏡和油品分析儀研發、生產廠家，致力于為客戶提供針對性、專業化、系統性的設備診斷和狀態監測產品解決方案，歡迎您的咨詢與洽談。0755-86656390)
